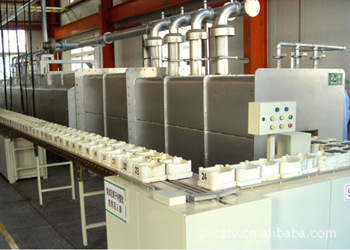

一、設備用途

1.1、設備用途：用于發光粉在保護氣氛中的燒成

1.2、窯內氣氛：氨分解氣體

1.3、裝料方式：將工件裝于坩堝中，再將坩堝放于推板之上，隨推板移動。

1.4、額定溫度：1650℃

1.5、坩堝外形尺寸：φ80×80

1.6、物料堆積密度：1.0-1.2g/cm3

1.7、物料燒損率：2%

1.8、恒溫時間：4h

1.9、出爐溫度：≤60℃

二、主要技術參數

2.1、 額定溫度：                       1650ºC

2.2、 額定功率：                       52KW

2.3、 額定電壓：                       380V

2.4、 相   數：                       二相

2.5、 加熱區數：                     4區

2.6、 加熱元件：                       高溫鉬絲

2.7、 爐膛尺寸（L×W×H）：            8110×115×120mm（推板以上高）

2.8、 推板尺寸（L×W×H）：            100×100×40 mm，材質：剛玉莫來石

2.9、 坩堝外形尺寸：                  φ80×80，

2.9、 設備占地面積（L×W）：             ～10110×2150 mm(含推料機長度)

2.10、推進形式：                     液壓推進，間歇步進與連續推進兩種推進模式可轉化

2.11、推進周期：                        1塊板/15分鐘

2.12、推進速度：                       300～3000mm/h可調，常用400mm/h

2.11、日產量：                           34Kg左右(每天按24小時計算)

2.11、保護氣：                         氨分解氣體

2.12、保護氣耗量：                     ≤5m³/h

2.13、爐體表面溫升：                    ≤50℃

三、結構簡介

3.1、爐體部分

3.1.1、爐殼用鋼板和型鋼焊接而成，底部和四周密焊，爐蓋板與爐殼間用橡膠石棉板密封；爐殼兩側配掛板。

3.1.2、爐膛采用拼裝式結構，材料選用99剛玉；推板材料選用剛玉莫來石；推板下面為99瓷滑道板，爐膛兩側為鉬絲加熱板，鉬絲板開有穿絲孔，鉬絲穿在其中。爐襯保溫第一層、第二層為氧化鋁空心球標準磚，第三層1、第四層、第五層采用莫來石聚輕，靠外殼貼一層硅酸鋁纖維。

3.1.3、進料爐門口材料與出料爐門口材料選用不銹鋼材料(1Gr18Ni9Ti)，進出爐門采用剛玉陶瓷。

3.1.4、爐體表面噴塑顏色根據需方要求待定。

3.2、進、出料管

3.2.1、進料管和出料管均由不銹鋼板焊接而成，通過螺栓與爐體相連。爐管下部襯99瓷導軌板，以減少對爐管的磨損及對物料的污染。

3.2.2、出料管加水冷卻裝置，以加快出窯工件的冷卻速度。

3.2.3、進、出料門采用液壓垂直開門、爐口做成傾鈄式，自動開關門。進料門及出料門在縱向。

3.3、爐內氣氛控制及水冷系統

3.3.1、保護氣體為氨分解氣體。

3.3.2、保護氣分2路進氣，其中1路通向爐襯提供保護氣，另1路位于出料端通向爐管內。

3.3.3、窯體前端頂部設1個口徑1/2′的銅排氣管，用截止閥控制排氣量。

3.3.4、每路保護氣配2.5m3/h玻璃轉子流量計一只。

3.3.5、進料端靠爐體設一水冷腔，出料端爐管設二段水冷，系統設有斷水報警功能。

3.3.6、所有氣管采用紫銅管，所有水管均采用不銹鋼管(1Gr18Ni9Ti)。

3.4、爐口氣氛控制

3.4.1、爐口氣幕用氣體選用氨分解氣體。

3.4.2、爐口設置長明火，自動點燃排出的氣體。

3.5、加熱元件及溫區分布

3.5.1、加熱元件分4區排布，采用鉬絲兩側布置。

3.5.2、加熱區每溫區鉬絲布置長度750mm，加熱區長度3000mm，其中恒溫區長1500mm，第一溫區為輔助加熱區，后三個溫區為恒溫區，進料段不加熱過渡區長度730mm(靠爐體設水冷腔)，爐內緩冷段長750mm，爐管內冷卻區3630mm，其中水冷段長3310，分二段水冷，爐體總長8110mm。

3.5.3、加熱元件采用高溫鉬絲，單點二相380V。配干式變壓器4臺

3.6、溫控系統

3.6.1、溫控系統采用可控硅單相調壓方式控制電爐溫度，共4組。

3.6.2、控溫儀表選進口(日本島通)儀表，具連續PID調節、輸出限幅、溫度補償、超溫報警、斷偶指示等功能。

3.6.3、控溫元件選用可控硅模塊，以減小控制柜體積。

3.6.4、控制柜面板上安裝電流表和電壓表，以便顯示溫區運行狀況。

3.6.5、測溫元件：選用鎢－錸熱電偶（分度號：WRE5/26，4支）。熱電偶安裝于爐頂。

四、作業流程

4.1升溫前準備:

4.1.1檢查氣源是否充足,氨分解裝置運行是否正常,冷卻水是否接通

4.1.2打開爐體頂部各放氣閥,用流量為2m3/h的氮?dú)獬湎礌t膛,

4.1.3關閉氮?dú)庀驙t內通入氨分解氣體,流量為2m3/h。過一段時間點燃排氣口,如點不著過后再點,直到點燃為止。

4.1.4待排氣口能穩定燃燒后按烘爐工藝要求設定溫度進行升溫（經烘爐后）。

4.2開門及關門

經常檢查爐口長明火是否點燃,如沒有應立即點燃，開門和關門均采用液壓自動。

4.3.停爐

關閉加熱區電源,爐內繼續通氨分解氣體,待爐溫降到300℃以下關閉氨分解氣體同時通入氮?dú)庵钡介L(zhǎng)明火熄滅。

五、全自動回轉系統

5.1采用液壓動力系統，推進、循環、爐門、氣幕由PLC聯動，觸摸屏控制。

5.2系統組成：液壓泵站+1#液壓主推+2#進料門+3#后爐門+4#液壓鏟板+5#出料橫推+6#回推+7#進料橫推+PLC自動控制系統

5.3推進系統機電功能：

設有快進、慢進（主推）、快退（主推）、自動推進、調速功能、工藝定時功能。系統設有超推力報警、越位報警、液壓缸工作超時聲光報警。

5.4推進速度：300～3000mm/h（連續可調）。

5.5液壓系統中精密調速閥、節流閥、電磁閥、調速閥選用中國臺灣朝田配件，其中精密調速閥為德國力士樂，液壓缸無爬行與抖動現象。

5.6控制PLC采用先進的三菱高性能系統程序主機，觸摸屏采用北京昆侖通態。

5.7液壓系統采用二泵的雙速配置，以快速開關爐門、快速傳送推板，減少氫氣的消耗量。

5.8液壓系統具有超壓、工作異常、濾油器堵塞等報警與保護，帶壓力顯示，自動、手動可切換。

5.9液壓系統額定壓力：6.3Mpa

5.10回轉軌道旋轉方向?yàn)轫槙r(shí)針或逆時針。

5.11回轉軌道及其他與推板相接觸的部位全部鑲95瓷條。
