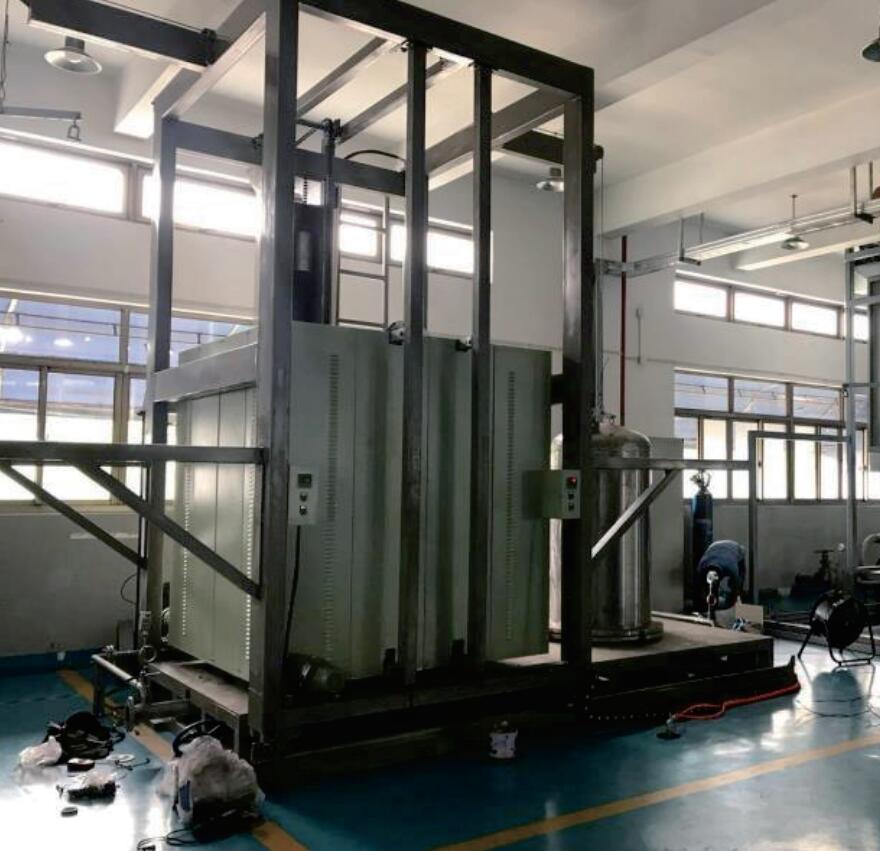

鐘罩爐名稱:鐘罩式氣氛電爐

鐘罩爐用途：主要用于材料在氧氣氣氛下的燒結。

鐘罩爐產品說明：

1.鐘罩爐主要技術參數

1.1爐口尺寸：700W×700L(mm )。爐膛高：700H（mm）

1.2工作尺寸：（300W×300L×600H）mm×4。

1.3額定加熱功率：80KW

1.4工作電源：三相380V/50Hz

1.5額定溫度：1600℃

1.6儀表控溫精度：±2℃可編程序智能儀表。

1.7截面爐溫均勻度：≤±8℃

1.8加熱元件：硅鉬棒

1.9控制方式：可控硅移相調壓控制（模塊有速熔保護）。

1.10溫控：3組控溫（上中下）。3點測溫。

1.11爐膛材料：1800陶瓷纖維，爐口材料采用氧化鋁空心球。

1.12保溫材料: 1500+1260陶瓷纖維。

1.13升降速度：200mm/min。

1.15工作臺：1臺

2.鐘罩爐結構：

本設備由爐體、升降系統、電器系統等組成。

2.1.1爐體由爐膛保溫材料、外爐殼和加熱元件等組成。爐襯及保溫材料采用1800陶瓷纖維+1700陶瓷纖維+1500陶瓷纖維材料，具有升溫快，蓄熱量小，降溫也快，抗熱震性好，低能耗等優點。爐膛內陶瓷纖維表面進行硬化處理，不會發生掉渣或者耐火層剝落、脫層、開裂等現象。

爐臺和爐口采用氧化鋁空心球材料砌筑而成。裝料面設窯具定位，材質為高剛玉制品，有一定的強度，可承重載并提供不變的水平裝載平面，使產品架空，便于產品燒結溫度的一致。

2.1.2外爐殼由型鋼和鋼板焊接而成。外觀美觀。掛板噴塑，顏色由用戶方確定。

2.1.3升降系統采用鏈條或液壓升降機構，爐體升降時穩定振動小。

2.14主要行程開關選用施耐得產品。

3.電器系統分為電控部分和溫控部分

溫控部分安裝在獨立的電控柜內。柜內后面板上部裝設有軸流風機，以加強柜內的散熱。溫控系統采用可控硅移相調壓，帶程序段的智能儀表控溫。具有操作方便，應用功能完善，無超調、無欠調的優點。溫控系統具有超溫報警、在超溫報警的同時通過接觸器切斷主回路的輸出，保證爐膛的安全。

電控部分由接觸器、空開等組成，控制升降系統的運行。

3.1.1爐臺與爐口密封采用纖維棉密封。

3.1.2熱電偶采用B型。

4、鐘罩爐安全保護及報警：

4.1溫控系統:

4.1.1具有超溫報警功能

4.1.2具有超溫時切斷系統主回路功能

4.2、升降系統:

4.2.1設有爐體鎖定裝置。

4.2.3爐體的升降行程在爐口有靈敏的極限保護開關，防止損壞電爐。

4.4爐體的升降動作應平穩，可以有效防止加熱元件的斷裂。
